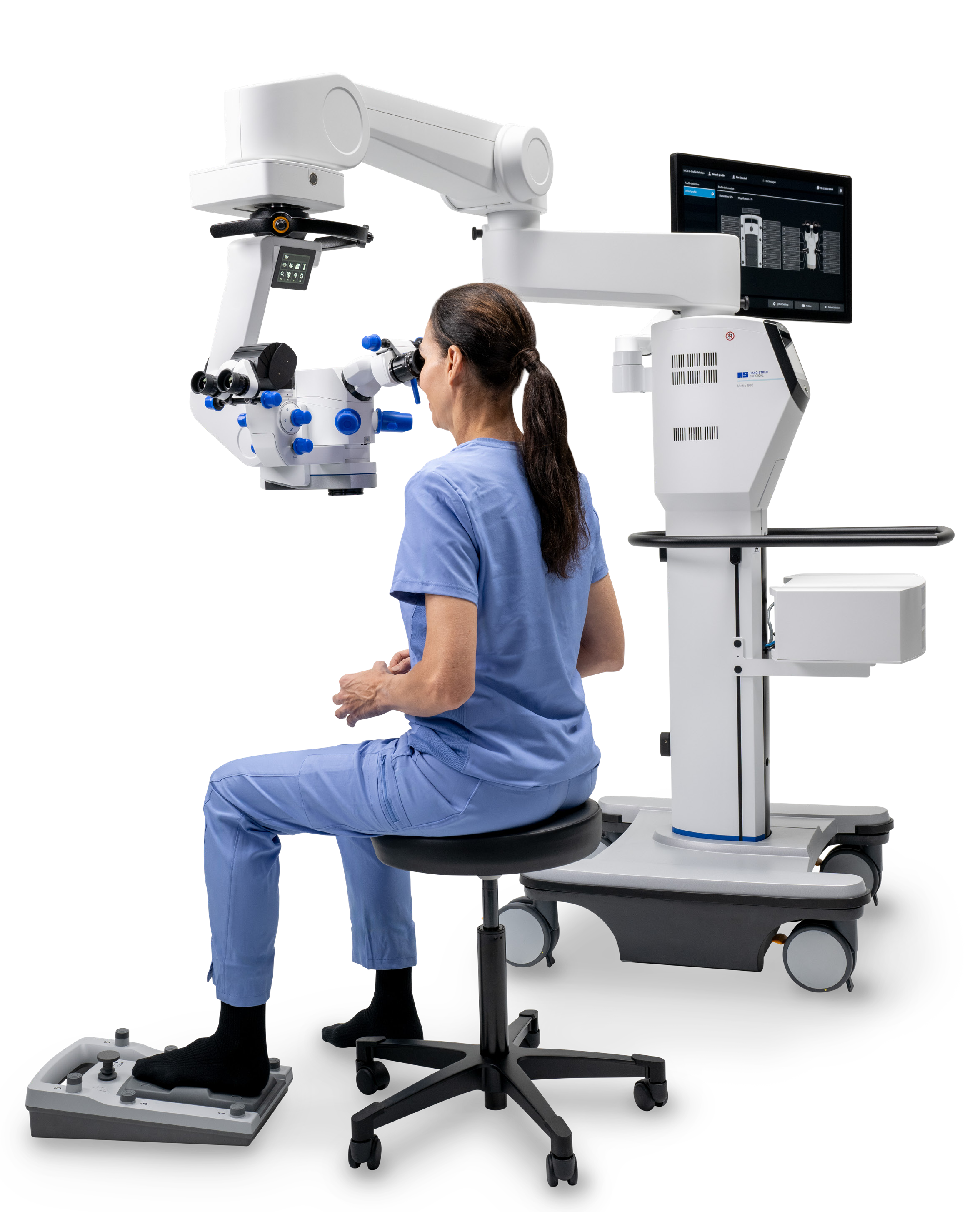

Das System vereint Mikroskop, Anzeige und Bedienelemente in einer strukturierten Station.

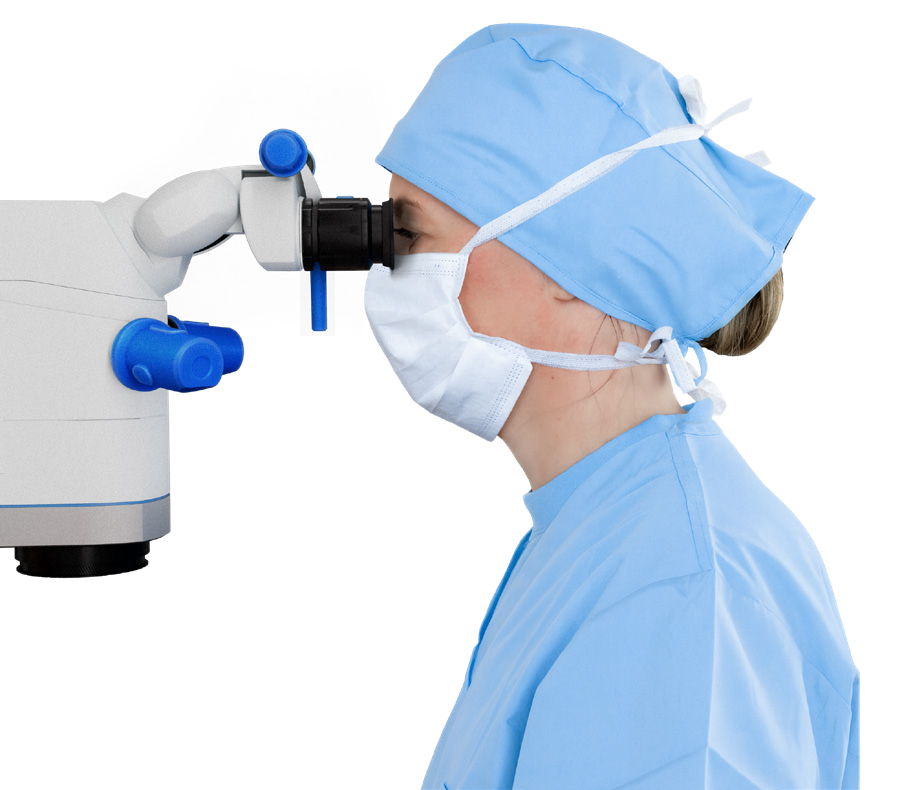

Die Körperhaltung bewahren
Die Einstellungen und das Binokular unterstützen eine stabile Positionierung während des Eingriffs.

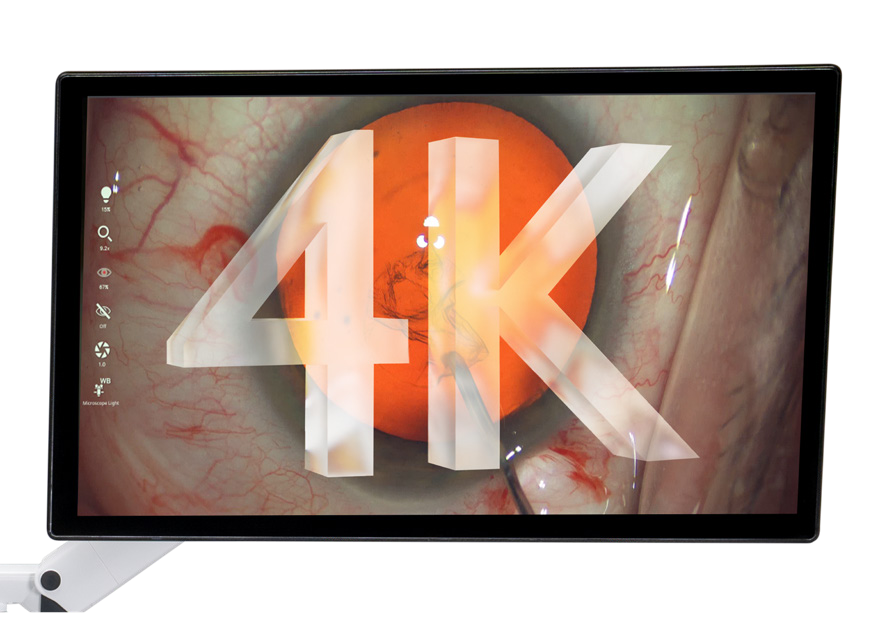

Eine 4K-Ansicht teilen
Die von Haag-Streit dokumentierte Anzeige unterstützt die Visualisierung durch das Team.
Dokumentierte Produktinformationen
METIS ist ein Operationsmikroskop von Haag-Streit für die ophthalmologische Chirurgie. Es kombiniert apochromatische Optiken, einen motorisierten Zoom und eine koaxiale Rotreflex-LED-Beleuchtung. Programmierbare Bedienelemente, XY-Bewegung und elektromagnetische Bremsen unterstützen die Positionierung während des chirurgischen Eingriffs. Die Fundusdarstellung und die 4K-Dokumentation hängen von den optionalen Modulen ab, die für die ASEM-Konfiguration ausgewählt wurden.
Optiken zur Unterstützung des chirurgischen Arbeitsablaufs
Das Mikroskop verwendet apochromatische Optiken mit einer Stereobasis von 25 mm. Der motorisierte Zoom hat ein Verhältnis von 1:6. Bei einem Arbeitsabstand von 200 mm reichen die Vergrößerungen von 3,9× bis 23,2×; mit dem 175-mm-Objektiv reichen sie von 4,4× bis 26,6×. Diese Bereiche entsprechen zwei unterschiedlichen optischen Konfigurationen und dürfen nicht miteinander verwechselt werden. Die Schärfentiefe ist motorisiert einstellbar.
Beleuchtung und roter Reflex
Die LED-Beleuchtung umfasst einen koaxialen roten Reflex und eine Spot-/Spaltbeleuchtung. Ein Netzhautschutzfilter ist dokumentiert. Die Positionierung des roten Reflexes und die Beleuchtungsparameter werden entsprechend den Bedingungen des chirurgischen Eingriffs eingestellt. Die Broschüre beschreibt außerdem einen motorisierten weichblauen Filter. Die Herstellerabbildungen zeigen die METIS-Konfiguration ohne zusätzlich hinzugefügtes synthetisches Gerät.
Das Mikroskop positionieren und bedienen
Der XY-Verfahrbereich beträgt 60 × 60 mm. Die Neigung reicht von −20° bis +110°, die Rotation bis 540°. Der Pupillenabstand lässt sich von 55 bis 75 mm einstellen. Der Fokussierverfahrweg beträgt +17 / −33 mm. Zwei Handgriffe verfügen jeweils über vier programmierbare Bedienelemente; die kabellose Fußsteuerung bietet vierzehn Funktionen. Elektromagnetische Bremsen unterstützen die Neupositionierung des Gesamtsystems.
Optionale Fundusbeobachtung und Assistentenoptik
Das Modul EIBOS 2 ist ein optionales Weitwinkelmodul zur Fundusbeobachtung. Die Broschüre beschreibt eine Makulalinse für hochauflösende Beobachtung sowie ein optionales Assistentenmikroskop. Dass dieses Zubehör auf einer Aufnahme zu sehen ist, bedeutet nicht, dass es standardmäßig enthalten ist. Im Angebot von ASEM müssen die für die vorgesehene Anwendung ausgewählten Module, Objektive und Zubehörteile angegeben werden.
Dokumentation des Eingriffs: optionale 4K-Konfiguration
Die 4K-Dokumentation ist optional. Das beschriebene System umfasst ein 27-Zoll-Touchdisplay und eine Farbkamera mit 3840 × 2160 bei 30 Bildern/s. Der angegebene Speicher beträgt 4 TB; zu den Formaten gehören JPG und MPEG-4 H.265. MIOS unterstützt die Dokumentation und Operationsprofile. Die genannten USB-, DisplayPort-, Ethernet- und Wi-Fi-Anschlüsse gehören zu dieser Dokumentationsoption und stellen keine Zusage einer standardmäßigen Mikroskopausstattung dar.
Dokumentierte Installation und Konfiguration
Gewicht des Systems auf dem Stativ: 315 kg. Durchgangshöhe: 1891 mm. Maximale Armausladung: 1320 mm. Stromversorgung: 100–120 / 220–240 V AC, 50/60 Hz. Maximale Scheinleistung: 450 VA. Die Broschüre nennt zwei unterschiedliche Sockelbreiten (789 und 798 mm); diese Abmessung und die Zugangsbedingungen müssen vor der Installation mit ASEM bestätigt werden. Es wird kein einheitliches Gesamtmaß hinzugefügt.
