Das optische Design ermöglicht die Darstellung der Korrekturen innerhalb eines strukturierten Refraktionsablaufs.
Bedienelemente zugänglich halten
Das Arbeitsplatzdesign hält die während der Untersuchung verwendeten Funktionen griffbereit.
Den Arbeitsablauf vernetzen
Die dokumentierte Konnektivität erleichtert den Datenaustausch mit der Refraktionsumgebung.
Dokumentierte Produktinformationen

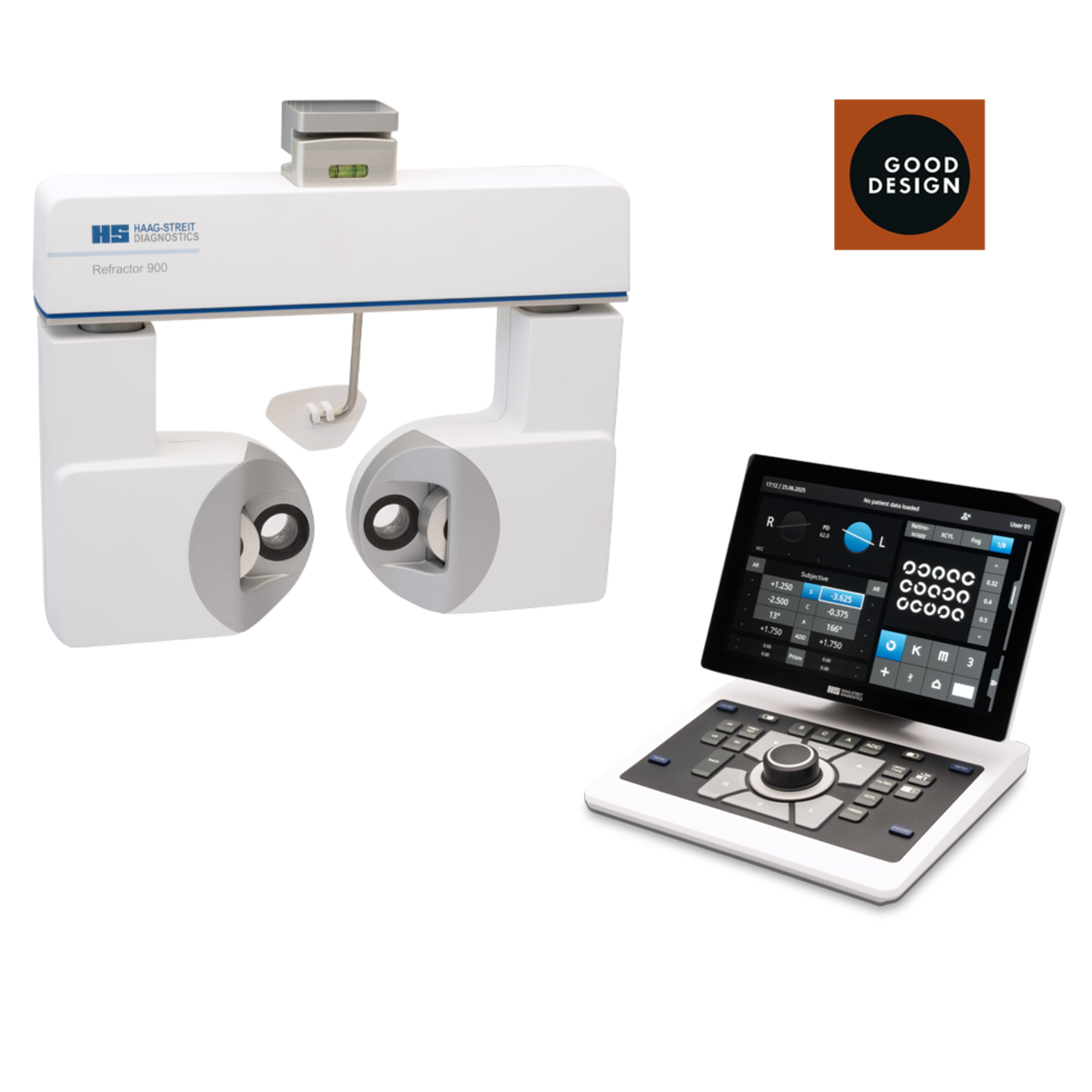

Refractor 900 ist der digitale Refraktor von Haag-Streit für den Ablauf der subjektiven Refraktion. Der motorisierte Optikkopf, das Touch-Bedienfeld und die Zentraleinheit sind separate Komponenten mit jeweils eigenen Abmessungen und Gewichten. Für die Einstellungen von Sphäre und Zylinder können Schritte von 1/8 Dioptrie verwendet werden. Die Verbindung mit Patientenakten und Geräten muss entsprechend der ASEM-Installation konfiguriert werden. Der Prismenkompensator, die Acuity Chart 900 und die Converter Box sind Varianten oder Optionen, die angegeben werden müssen, und nicht systematisch enthaltenes Zubehör.
Refraktion: dokumentierte Bereiche und Schrittweiten
Sphäre: −20 bis +20 D
Zylinder: 0–8 D
Schrittweiten für Sphäre und Zylinder: 0,125 / 0,25 / 1 D
Achse: 0–179°
Achsenschritte: 1° / 10°
Kreuzzylinder: 0,125 / 0,25 / 0,5 D
Die Broschüre beschreibt einen Kreuzzylinder mit Stokes-Technologie und motorisierte Linsenwechsel. Der Prismenbereich von 0–20 cm/m gilt ausschließlich für Refractor 900 mit einem Prismenkompensator. Diese Option darf der Variante ohne Prisma nicht zugeschrieben werden.
Optik und Positionierung des Patienten
Pupillenabstand: 48–80 mm
Pupillenhöhe: 0–13 mm
Freie Öffnung: 23 mm
Konvergenz: Position 400 mm
Der Hornhautscheitelabstand wird in Echtzeit angezeigt; die Tabelle dokumentiert einen CVD-Marker von 16 mm mit einer Toleranz von ±0,15 mm. Transparente Linsenträger und motorisierte Einstellungen unterstützen die Untersuchung. Diese Konstruktionsmerkmale stellen keine Garantie für das refraktive Ergebnis bei jedem Patienten dar.
Bedienelemente, Bildschirm und Optionen
Touchscreen: 10,1 Zoll
Bildschirmauflösung: 1280 × 800 Pixel
Neigung des Bedienfelds: 30–45°
Das Bedienfeld verfügt über ein Multifunktionsrad und anpassbare Refraktionssequenzen. Der optionale Acuity Chart 900 kann über dieses Bedienfeld gesteuert werden; seine Darstellung in einem Schema macht ihn nicht zu einer Standardausstattung. Die Auswahl der Prismenvariante, der Sehprobentafel und des Zubehörs muss mit ASEM festgelegt werden.
Den Refraktionsablauf vernetzen
Die Zentrale dokumentiert PoE für den Phoropter und das Bedienfeld, Bluetooth für Acuity Chart 900, RJ45 für EMR und Converter Box sowie USB für das NFC-System. Der minimale Netzwerkdurchsatz beträgt 100 Mbit/s. Die optionale Converter Box dient der Integration kompatibler Geräte, darunter bestimmter Geräte von Drittanbietern. Versionen, Schnittstellen, Sicherheitsanforderungen und Kompatibilitäten müssen für die tatsächliche ASEM-Umgebung validiert werden; eine universelle Kompatibilität wird nicht zugesichert.
Installation: drei getrennte Komponenten
Stromversorgung: 100–240 V AC
Frequenz: 50–60 Hz
Scheinleistung: 64,8 VA
Der Phoropterkopf misst 309 × 75 × 235 mm (L × B × H, PD auf 64 mm eingestellt) und wiegt 3,3 kg. Das Bedienfeld misst 241 × 280 × 213 mm und wiegt 2,5 kg. Die Zentrale misst 200 × 270 × 90 mm und wiegt 2,8 kg. Diese Abmessungen und Gewichte beziehen sich auf getrennte Komponenten und niemals auf einen erfundenen Gesamtplatzbedarf oder ein erfundenes Gesamtgewicht. Anschlüsse und Halterungen sind im Angebot festzulegen.
