Die Huvitz HS-7000 ist eine Spaltlampe mit Turmbeleuchtung zur Beobachtung des vorderen Augenabschnitts. Ihr konvergierendes binokulares Galilei-Mikroskop bietet fünf Vergrößerungspositionen. Filter und Spalteinstellungen ermöglichen die Anpassung der Beobachtung an die Untersuchung. Das Bildgebungssystem HIS-5000 kann die Spaltlampe je nach gewählter Konfiguration ergänzen; es wird nicht als standardmäßig enthaltene Ausstattung aufgeführt.

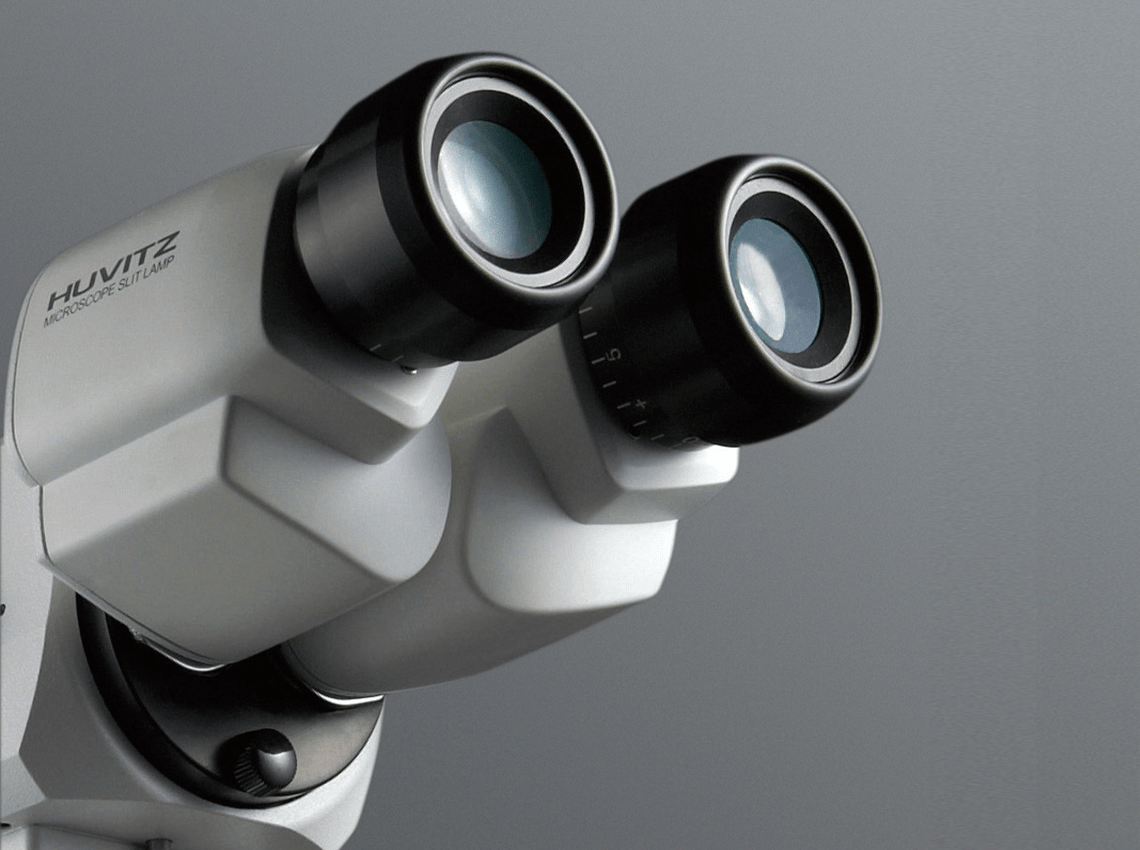

Das vordere Segment beobachten
Die HS-7000 verwendet ein binokulares konvergentes Galilei-Mikroskop. Mit den 12,5×-Okularen gibt die Herstellertabelle fünf Vergrößerungen an: 6×, 10×, 16×, 25× und 40×. Die Trommel mit fünf Positionen ermöglicht während der Beobachtung den Wechsel der Vergrößerung. Der Pupillenabstand lässt sich von 55 bis 80 mm einstellen. Optionale 10×-Okulare werden beschrieben und verändern die effektiven Vergrößerungen.
Turmbeleuchtung und verstellbarer Spalt
Die Turmbauweise unterscheidet die HS-7000 von der HS-7500 mit integrierter Beleuchtung. Die Spaltbreite lässt sich kontinuierlich von 0 bis 14 mm und die Spaltlänge von 0,3 bis 14 mm einstellen. Die Rotation reicht von 0° bis 180°. Die HS-7000 verwendet Einfallspositionen von 0°, 5°, 10°, 15° und 20°; es handelt sich nicht um die kontinuierliche Einstellung der HS-7500. Der dokumentierte Arbeitsabstand beträgt 80 mm.
Untersuchungsfilter und Bedienelemente
Der Hersteller dokumentiert Kobaltblau-, Rotfrei-, Grau-, Wärmeschutz- und Gelbfilter. Der Gelbfilter unterstützt insbesondere die Beobachtung von Fluoreszein. Der Joystick steuert die Positionierung mit einem vertikalen Verfahrweg von 30 mm sowie einem longitudinalen und lateralen Verfahrweg von 100 mm. Die Auswahl der Filter und der Beleuchtung obliegt dem Fachmann entsprechend der durchgeführten Untersuchung.
Dokumentation mit optionaler Bildgebung
Die Produktreihe kann mit dem Bildgebungssystem HIS-5000 zur Aufnahme von Bildern und Videos ausgestattet werden. Die Broschüre beschreibt separate Kamerakonfigurationen; ihre Sensoren, USB-Schnittstellen und PC-Anforderungen dürfen nicht der alleinstehenden Spaltlampe zugeschrieben werden. Bei angeschlossenen Bildgebungsgeräten kann die Auslösung über die Joystick-Taste erfolgen. Kamera, PC und Tisch sind im ASEM-Angebot festzulegen.
Elektrische Konfiguration und dokumentierte Einschränkungen
Die Stromversorgung beträgt 100–240 V AC, 50/60 Hz. Die Broschüre beschreibt eine Halogenbeleuchtung mit 12 V, 30 W sowie eine LED-Variante; die tatsächlich angebotene Konfiguration muss bestätigt werden. Nettogewicht und Abmessungen der alleinstehenden Spaltlampe sind in dieser Tabelle nicht angegeben: Für den Katalog oder VERSUS werden keine Werte erfunden. Die Originalbroschüre bleibt als Quelle verfügbar.
Herstellerabbildungen der Produktreihe
Diese offizielle Fotografie zeigt die Varianten HS-7000 und HS-7500 gemeinsam. Sie dokumentiert die Produktreihe und bedeutet nicht, dass die Konfiguration HS-7000 zwei Spaltlampen umfasst. Die übrigen Ansichten zeigen die von Huvitz dokumentierten optischen Komponenten.
