Das Modul dokumentiert Spaltlampenbeobachtungen mit einer speziellen Bildgebungskette.
Zum richtigen Zeitpunkt aufnehmen
Der Aufnahmemodus hält die Aufnahmesteuerung im Untersuchungsablauf.
Überprüfen und vergleichen
Der Übersichtsmodus ordnet die Bilder, damit dokumentierte Beobachtungen schnell wiedergefunden werden können.
Dokumentierte Produktinformationen
Imaging Module 910 ist das Haag-Streit-Bildgebungsmodul zur Dokumentation von Untersuchungen an einer kompatiblen BQ 900-Spaltlampe. Es handelt sich nicht um eine eigenständige Spaltlampe. Kameramodul, Aufnahmesteuerung und Connector Box bilden eine Aufnahmekette, die je nach Konfiguration im Stand-alone-Modus oder mit EyeSuite Imaging verwendet werden kann. Bildschirm, Spaltlampe, Lizenzen und eine etwaige stereoskopische 3D-Konfiguration müssen im ASEM-Angebot angegeben werden; dem Standardmodul wird keine Option automatisch zugeordnet.
Untersuchung dokumentieren, ohne die Spaltlampe auszutauschen

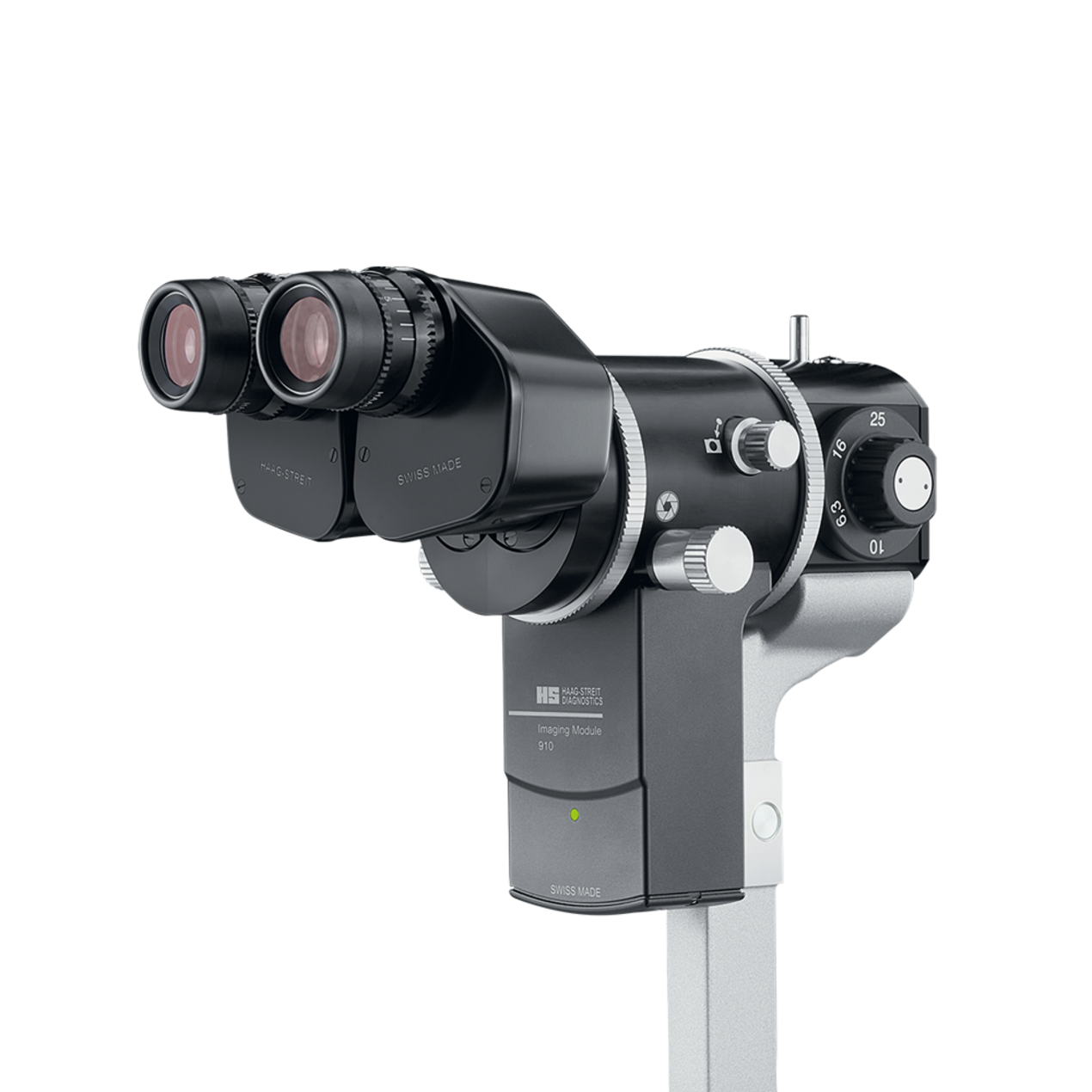

Das Modul lässt sich in eine kompatible BQ 900 integrieren und teilt die Mikroskopansicht mit der Anzeige der Bildgebungskette. Die Gebrauchsanweisung benennt das Kameramodul CM04, die Steuerung RM03 und das Gehäuse CB01. Eine kompatible LED-Beleuchtung gehört zu den bei der Installation zu überprüfenden Voraussetzungen. Das Herstellerfoto zeigt das Modul in seiner optischen Umgebung; sichtbare Spaltlampenelemente bedeuten nicht, dass eine vollständige Spaltlampe mit diesem Zubehör geliefert wird.
Kamera und Bildaufnahme: dokumentierte Daten
Kameraschnittstelle: CoaXPress CXP
Bildrate: 30 Bilder/s
Fotoformat: JPG
Videoformat: MP4
Im Stand-alone-Betrieb werden Monitore mit FHD 1920 × 1080, QHD 2560 × 1440 und UHD 3840 × 2160 unterstützt. Die 4K-Anzeige ist auf 30 Bilder/s begrenzt. Diese Auflösungen dokumentieren kompatible Anzeigeformate; daraus darf nicht abgeleitet werden, dass ein Monitor mitgeliefert wird. Die monokulare Konfiguration nutzt den rechten Strahlengang; eine separate Stereokonfiguration nutzt den linken und den rechten Strahlengang.
Connector Box und Bildorganisation
Speicher des CB01: 256 Go
Schnittstellen des CB01: HDMI / DisplayPort / LAN
Minimales EyeSuite-Netzwerk: 1000BASE-T (1 Gbit/s)
Die autonome Aufnahme zeigt den beobachteten Bereich und das zuletzt aufgenommene Bild an. Der Review-Modus ordnet die Aufnahmen chronologisch. Die Integration von EyeSuite Imaging, die Anbindung an Patientenakten und die 3D-Konfiguration hängen vom ausgewählten System und den Lizenzen ab. Die Angaben zur Produktreihe bedeuten nicht, dass alle Funktionen in jedem Land aktiviert oder verfügbar sind.
Installation: Abmessungen des Moduls, nicht der Spaltlampe
Abmessungen der Kamera CM04 (L × B × H): 173 × 127 × 82 mm
Netzversorgung: 100–240 V AC
Frequenz: 50–60 Hz
Die Gebrauchsanweisung nennt 4,5 kg für das verpackte Set IM 910, nicht für das Nettogewicht des Moduls oder der Spaltlampe. Die Verpackungsabmessungen betragen 380 × 270 × 130 mm und entsprechen nicht dem Platzbedarf der installierten Optik. Die Kamera wird mit 24 V DC / 420 mA versorgt; der CB01 verfügt über eine separate Stromversorgung. Installation und Kompatibilität müssen von geschultem Personal gemeinsam mit ASEM überprüft werden.
