Le module documente les observations de la lampe à fente avec une chaîne d’imagerie dédiée.

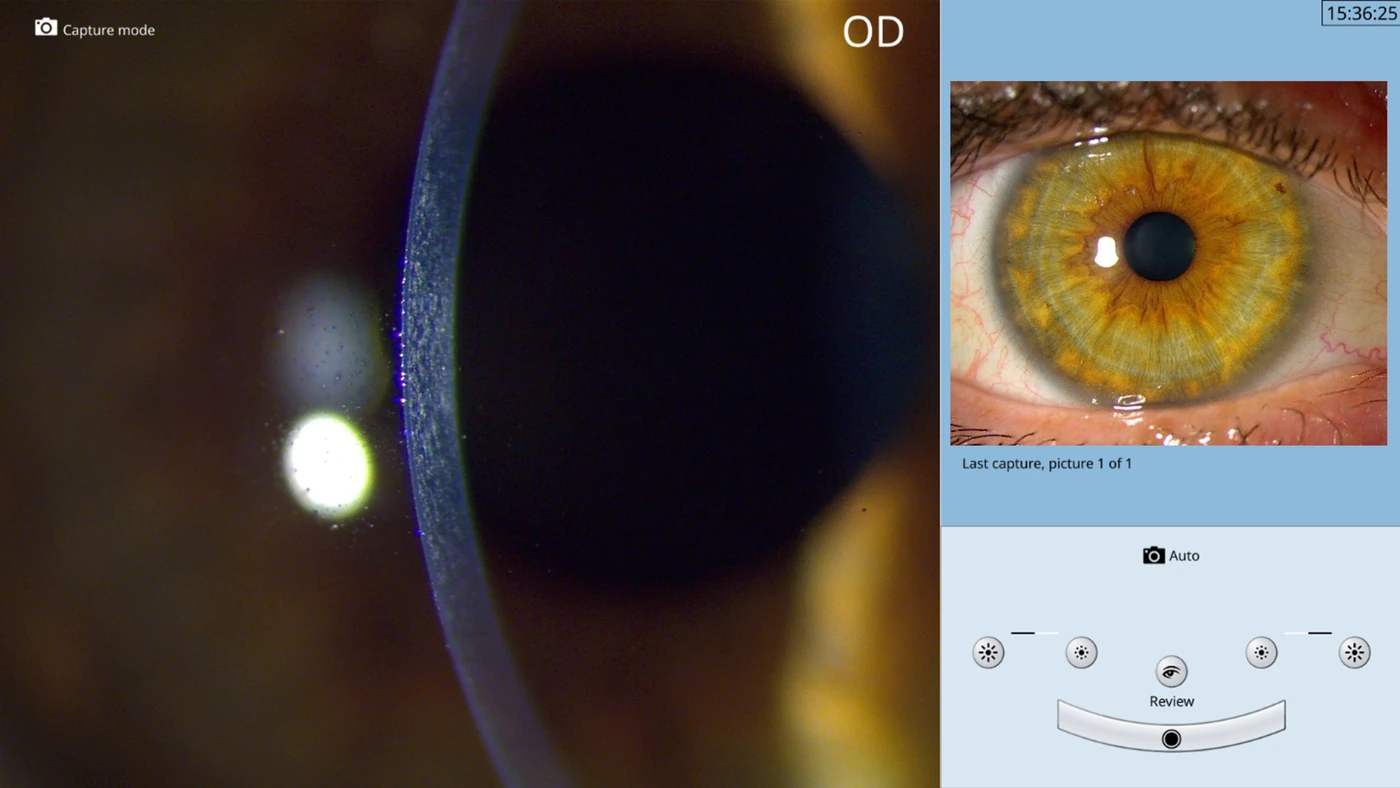

Déclencher au bon moment
Le mode capture garde les commandes d’acquisition dans le flux d’examen.

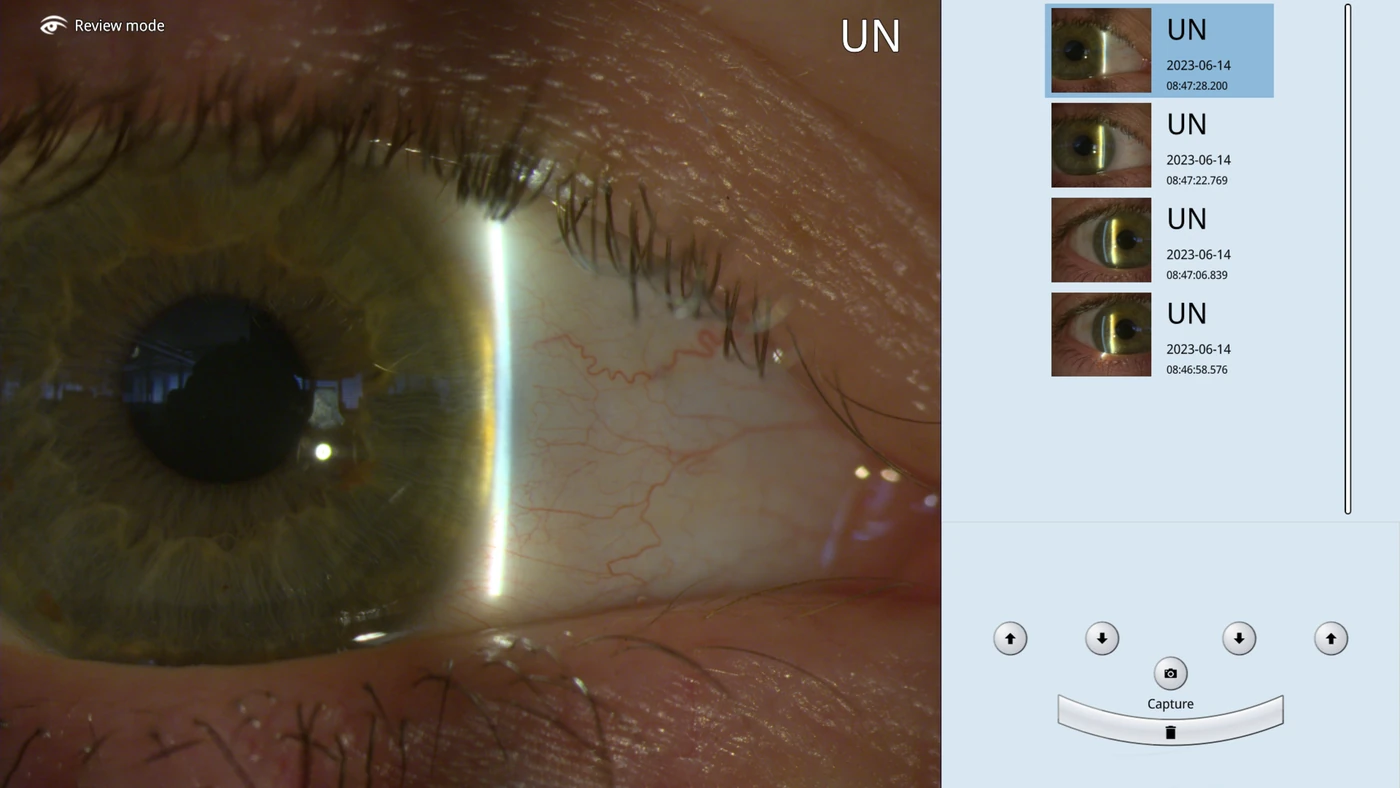

Relire et comparer
Le mode revue organise les images afin de retrouver rapidement les observations documentées.
Informations produit documentées

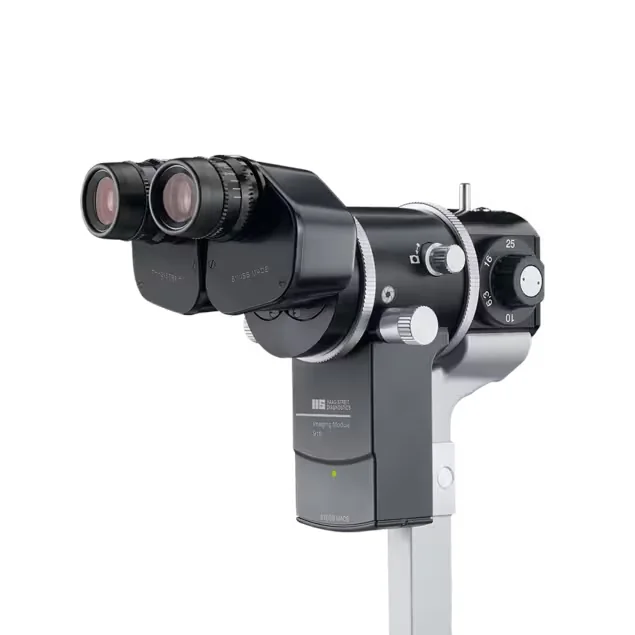

Imaging Module 910 est le module d’imagerie Haag-Streit destiné à la documentation de l’examen sur une lampe à fente BQ 900 compatible. Il ne constitue pas une lampe à fente autonome. Le module caméra, la commande de capture et le Connector Box composent une chaîne d’acquisition utilisable en mode autonome ou avec EyeSuite Imaging selon la configuration. L’écran, la lampe, les licences et l’éventuelle configuration stéréoscopique 3D doivent être précisés au devis ASEM ; aucune option n’est attribuée automatiquement au module standard.
Documenter l’examen sans refaire la lampe

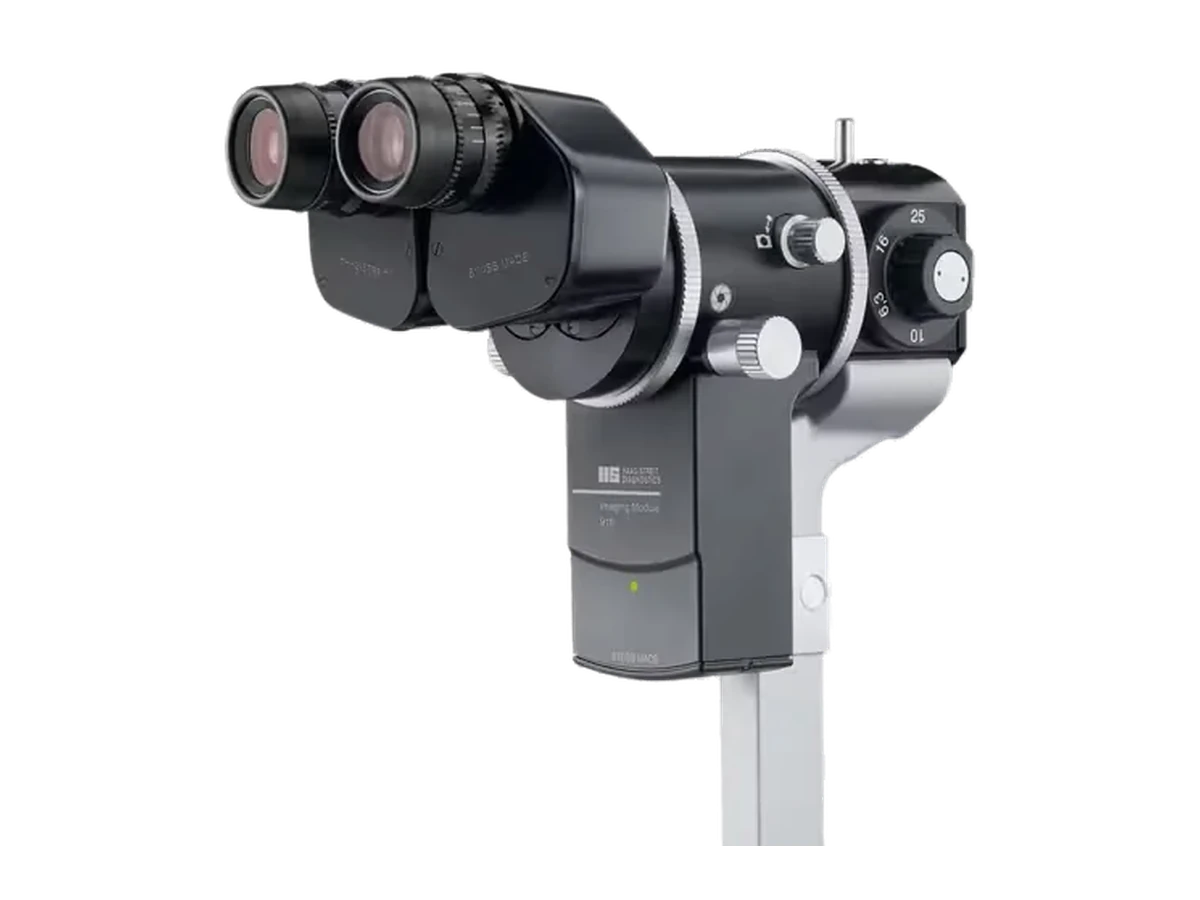

Le module s’intègre à une BQ 900 compatible et partage la vue du microscope avec l’affichage de la chaîne d’imagerie. La notice identifie le module caméra CM04, la commande RM03 et le boîtier CB01. L’éclairage LED compatible fait partie des prérequis à vérifier lors de l’installation. La photographie fabricant montre le module dans son environnement optique ; les éléments de lampe visibles ne signifient pas que la lampe complète est fournie avec cet accessoire.
Caméra et acquisition : données documentées
Interface caméra : CoaXPress CXP
Cadence : 30 images/s
Format photo : JPG
Format vidéo : MP4
En mode autonome, la notice autorise des moniteurs FHD 1920 × 1080, QHD 2560 × 1440 et UHD 3840 × 2160. L’affichage 4K est limité à 30 images/s. Ces résolutions documentent l’affichage compatible ; elles ne doivent pas devenir une promesse de moniteur fourni. Le trajet monoculaire utilise le faisceau droit ; une configuration stéréo distincte utilise les trajets gauche et droit.
Connector Box et organisation des images
Stockage du CB01 : 256 Go
Interfaces du CB01 : HDMI / DisplayPort / LAN
Réseau EyeSuite minimal : 1000BASE-T (1 Gbit/s)
Le mode de capture autonome affiche la zone observée et la dernière image. Le mode de revue organise les captures chronologiquement. L’intégration EyeSuite Imaging, les connexions aux dossiers patients et la configuration 3D dépendent du système et des licences retenus. Les indications de la gamme ne signifient pas que toutes ces fonctions sont activées ou disponibles dans tous les pays.
Installation : dimensions du module, pas de la lampe
Dimensions caméra CM04 (L × l × h) : 173 × 127 × 82 mm
Alimentation secteur : 100–240 V AC
Fréquence : 50–60 Hz
La notice donne 4,5 kg pour le set IM 910 emballage compris, pas pour le poids net du module ou de la lampe. Les dimensions d’emballage sont 380 × 270 × 130 mm et ne représentent pas l’encombrement optique installé. La caméra est alimentée en 24 V DC / 420 mA ; le CB01 possède une alimentation distincte. L’installation et les compatibilités doivent être validées par un personnel formé avec ASEM.
